Установка автоматики на откатные ворота своими руками — удобное и практичное решение для частного дома или предприятия. Автоматизация позволяет открывать ворота дистанционно, увеличивая комфорт и безопасность. В этой статье мы подробно рассмотрим процесс установки автоматики на откатные ворота своими руками, приведем расчеты, схемы и технические характеристики.
1. Выбор автоматики: ключевые параметры
Перед тем как начать установку автоматики на откатные ворота своими руками, необходимо выбрать подходящий привод. Основные параметры:
- Масса створки. Разные модели автоматики рассчитаны на разный вес ворот. Средние значения:
- до 400 кг — бытовые ворота (длина до 4 м);
- 400–800 кг — ворота средней тяжести (длина 4–6 м);
- 800–1500 кг — промышленные ворота (длина 6–12 м);
- более 1500 кг — тяжелые промышленные ворота (длина свыше 12 м).
- Длина створки. Большинство приводов рассчитаны на 4–6 метров длины, но для промышленных решений возможны системы до 12 м.
- Интенсивность использования. Бытовые приводы выдерживают до 50 циклов в сутки, промышленные — до 500.
- Скорость открывания. Обычно 12–15 м/мин.
- Питание. 220 В (для частного сектора) или 24 В (для промышленного использования и автономных систем с аккумулятором).
Средняя стоимость комплекта автоматики (мотор, зубчатая рейка, фотоэлементы, пульт, контроллер): от 15 000 до 50 000 рублей в зависимости от бренда и характеристик.
2. Подготовка к установке
Инструменты и материалы
Сварочный аппарат
Болгарка с дисками по металлу
Дрель и набор сверл
Набор ключей и отверток
Измерительные приборы (уровень, рулетка)
Кабель и гофра (для прокладки электропитания)
Зубчатая рейка (длина равна ширине проезда)
Подготовка основания для автоматики
Привод должен быть установлен на прочное основание:
Заливка фундамента. Размеры:
Глубина — 50–70 см (ниже уровня промерзания в регионе);
Ширина — 30–40 см;
Длина — 50–60 см.
Закладка кабелей. Проводим питание 220 В (лучше в гофре, глубина закладки — 50–70 см).
Установка закладной детали (металлическая пластина 10–12 мм, анкерные болты М10-М12).
3. Установка автоматики на откатные ворота своими руками
3.1. Монтаж двигателя

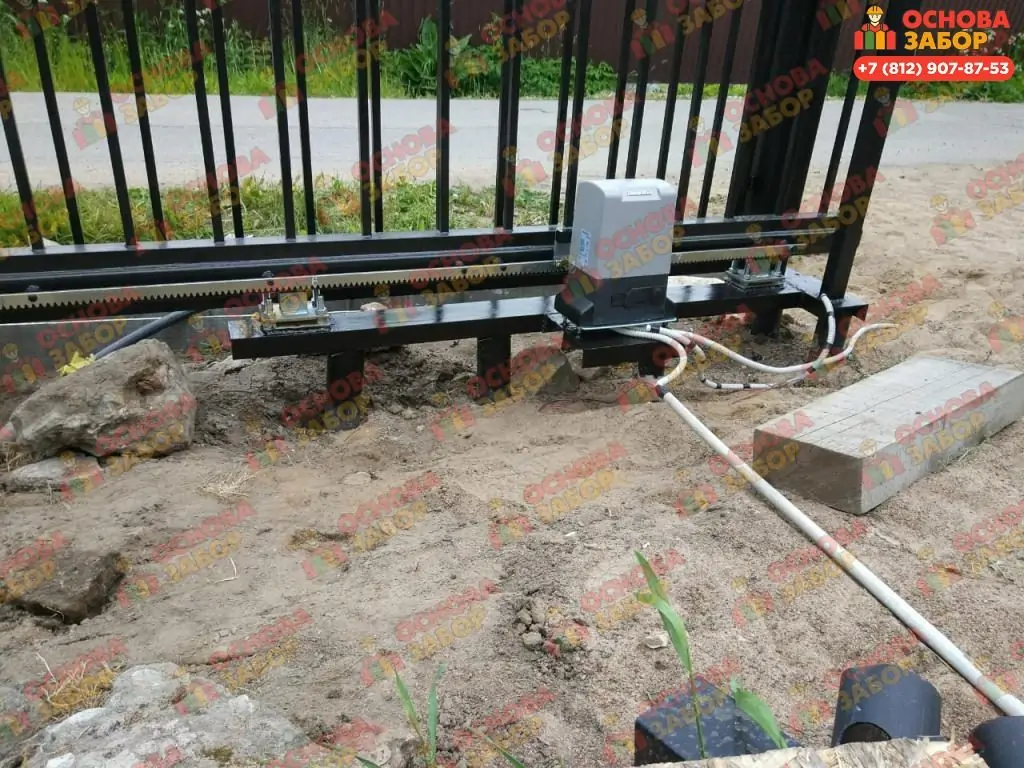

Устанавливаем мотор на закладную пластину.
Выравниваем положение (контролируем уровнем).
Фиксируем двигатель на анкерные болты.
Проверяем, чтобы выходной вал совпадал с линией зубчатой рейки.
3.2. Монтаж зубчатой рейки
Закрепляем рейку на створке ворот (расстояние от рейки до вала привода — 2-3 мм).
Используем сварку или болтовое крепление.
Проверяем плавность движения вручную.

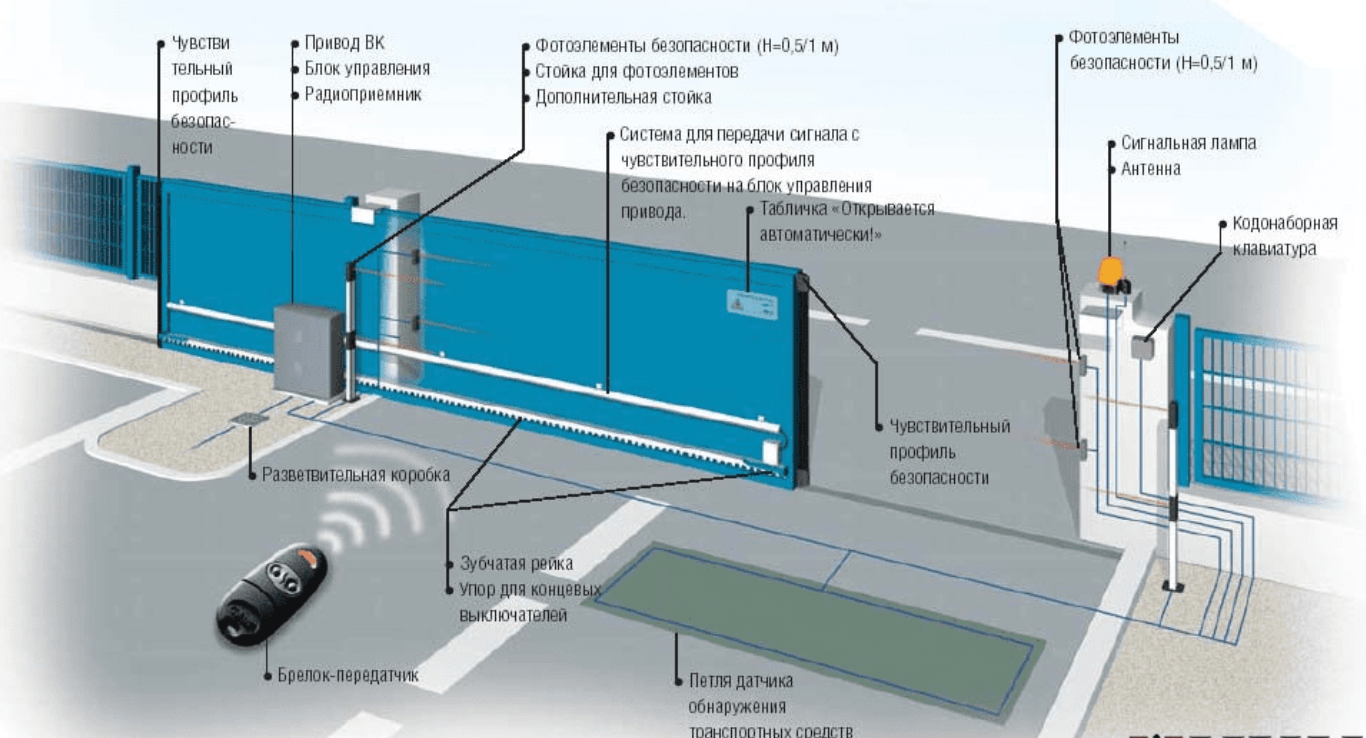

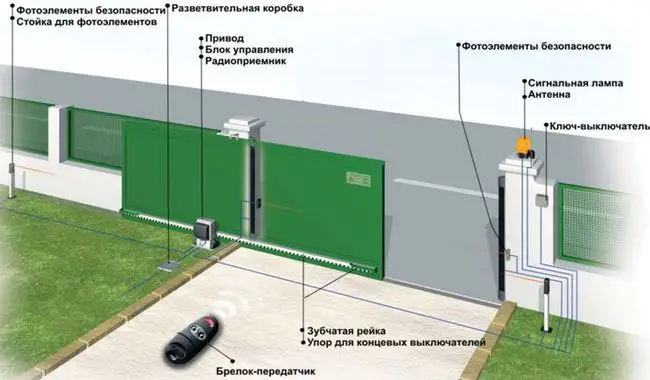

3.3. Установка фотоэлементов безопасности
Располагаем их на высоте 50–60 см от земли.
Размещаем напротив друг друга (расстояние должно соответствовать проему ворот).
Подключаем проводку к блоку управления.
3.4. Подключение электропроводки
Кабель от мотора к блоку управления.
Фотоэлементы и сигнальную лампу подключаем к контроллеру.
Заводим питание 220 В через УЗО (16 А, 30 мА).
3.5. Программирование и тестирование
Прописываем пульты в память блока управления.
Настраиваем режимы работы:
Автозакрытие (30–60 сек);
Остановка при препятствии;
Чувствительность нажатия.
Проверяем работу системы, корректируем движение.
4. Возможные ошибки и их устранение
Привод не работает — проверяем питание и предохранители.
Ворота дергаются при движении — ослаблена зубчатая рейка.
Не реагирует на пульт — проверяем батарейки или программируем заново.
Фотоэлементы не работают — проверяем правильность установки и проводку.
Привод шумит или работает рывками — возможно, ворота установлены неровно или имеются посторонние предметы в направляющем профиле.
Ворота не полностью открываются или закрываются — требуется настройка конечных выключателей.
Пропуски в движении — зубчатая рейка установлена неправильно, возможны перекосы или зазоры.
Установка автоматики на откатные ворота своими руками — задача, доступная даже для непрофессионалов. Главное — правильно подобрать оборудование, подготовить основание и следовать инструкциям. При соблюдении всех этапов автоматизация обеспечит комфорт, надежность и безопасность эксплуатации ворот в течение долгих лет.
